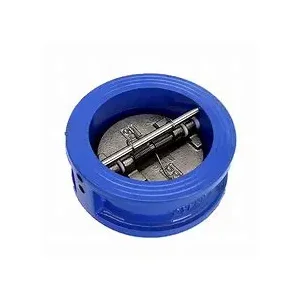

కాస్ట్ ఇనుప సీతాకోకచిలుక వాల్వ్ చెక్ వాల్వ్

మా కాస్ట్ ఐరన్ సీతాకోకచిలుక చెక్ వాల్వ్ యొక్క పొర-రకం కనెక్షన్ ఇన్‌స్టాల్ చేయడం సులభం చేస్తుంది. ఇది రెండు అంచుల మధ్య గట్టిగా బిగించి, చాలా సంస్థాపనా స్థలాన్ని ఆదా చేస్తుంది మరియు అంతరిక్ష-నిరోధిత పైప్‌లైన్ లేఅవుట్ దృశ్యాలకు చాలా అనుకూలంగా ఉంటుంది.

నిర్మాణం మరియు పని సూత్రం

(I) నిర్మాణ రూపకల్పన

కాస్ట్ ఐరన్ పొర చెక్ వాల్వ్ ప్రధానంగా వాల్వ్ బాడీ, వాల్వ్ డిస్క్, వాల్వ్ కాండం, స్ప్రింగ్ (కొన్ని మోడళ్లతో అమర్చబడి) వంటి కోర్ భాగాలతో కూడి ఉంటుంది. వాల్వ్ బాడీ కాస్ట్ ఇనుములో వేయబడుతుంది, మొత్తం వాల్వ్‌కు ఘన మద్దతు మరియు స్థిరమైన నిర్మాణ పునాదిని అందిస్తుంది. చెక్ ఫంక్షన్‌ను సాధించడానికి వాల్వ్ డిస్క్ ఒక ముఖ్య భాగం. దీని ఆకారం మరియు నిర్మాణ రూపకల్పన వివిధ పని పరిస్థితుల ప్రకారం మారుతూ ఉంటాయి. సాధారణ రూపాలలో సింగిల్ డిస్క్ మరియు డబుల్ డిస్క్ ఉన్నాయి. వాల్వ్ కాండం వాల్వ్ డిస్క్‌ను కనెక్ట్ చేయడానికి మరియు దాని కదలిక పథానికి మార్గనిర్దేశం చేయడానికి ఉపయోగించబడుతుంది, వాల్వ్ డిస్క్ ప్రారంభ మరియు మూసివేసేటప్పుడు ఖచ్చితంగా మరియు సజావుగా కదులుతుందని నిర్ధారించడానికి. కొన్ని చెక్ కవాటాలు స్ప్రింగ్స్‌తో ఉంటాయి. వసంతం యొక్క పనితీరు ఏమిటంటే, వాల్వ్ డిస్క్‌ను మూసివేయడానికి, మూసివేసేటప్పుడు సీలింగ్‌ను మెరుగుపరచడం మరియు నీటి సుత్తి సంభవించడం కొంతవరకు తగ్గించడం.

(Ii) పని విధానం

మాధ్యమం సాధారణ దిశలో ప్రవహించినప్పుడు, మాధ్యమం ద్వారా ఉత్పత్తి చేయబడిన ఒత్తిడి వాల్వ్ డిస్క్‌ను దాని స్వంత గురుత్వాకర్షణ మరియు వసంత నిరోధకతను అధిగమించడానికి నెట్టివేస్తుంది, తద్వారా వాల్వ్ డిస్క్ వాల్వ్ కాండం లేదా పిన్ షాఫ్ట్ చుట్టూ తిరుగుతుంది. ఈ సమయంలో, మాధ్యమం వాల్వ్ గుండా సజావుగా వెళ్ళవచ్చు మరియు మొత్తం పైప్‌లైన్ వ్యవస్థ సాధారణ ప్రవాహ స్థితిలో ఉంటుంది. మాధ్యమం తిరిగి ప్రవహించే ధోరణిని కలిగి ఉన్న తర్వాత, మాధ్యమం యొక్క బ్యాక్‌ఫ్లో మరియు వాల్వ్ డిస్క్ యొక్క గురుత్వాకర్షణ ద్వారా ఉత్పన్నమయ్యే రివర్స్ ప్రెజర్ వాల్వ్ డిస్క్‌ను వ్యతిరేక దిశలో తిప్పడానికి మరియు వాల్వ్ సీటుకు గట్టిగా సరిపోయేలా చేస్తుంది, తద్వారా మాధ్యమం యొక్క రిఫ్లక్స్ ఛానెల్‌ను కత్తిరించడం, మాధ్యమం యొక్క బ్యాక్‌ఫ్లోను నివారించడం మరియు మీడియం పైపెలైన్ సిస్టమ్‌లో ఒక-వేట.

సాంకేతిక పారామితులు
